在今日的高科技時代，UWB芯片作為一種新型的無線通信技術，已經被廣泛應用于工業控制、醫療保健、智能家居等領域，應用價值十分巨大。然而，對于 UWB芯片的制作工藝卻是眾所周知的有些復雜。那么，本文將帶您了解 UWB芯片的制作過程和工藝參數。?
一、UWB芯片及其應用

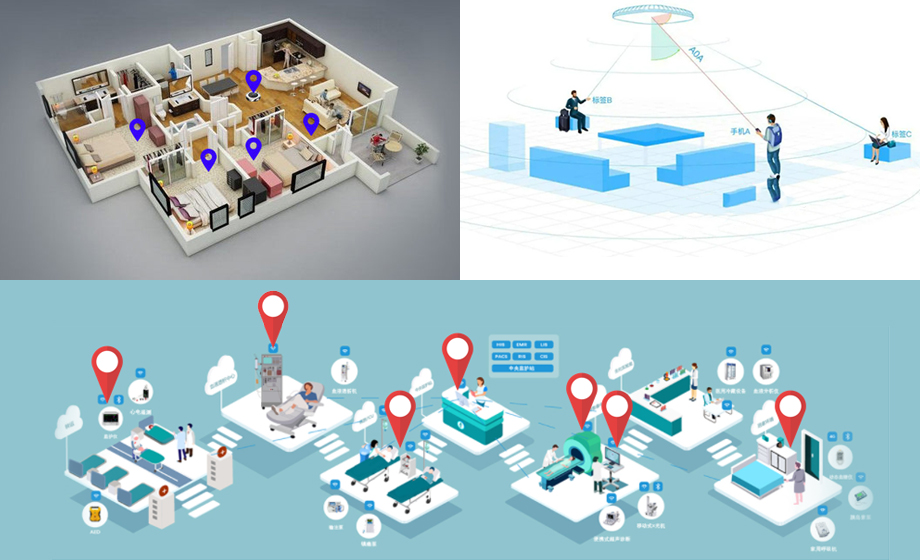

UWB芯片，即Ultra-Wideband，中文全稱為超寬帶。它是近年來新興的一種無線通信技術，相對于傳統的射頻通信技術，具備更快的傳輸速度和更強的穿墻功能。目前， UWB芯片已經廣泛應用于無線位置服務、室內定位、智能家居、醫療保健、工業控制等領域。
二、UWB芯片的制作工藝
UWB芯片的制作工藝是一個復雜的過程，主要包括以下步驟：
1.芯片設計：UWB芯片的設計主要是根據芯片的功能需求進行的，包括電路框圖設計、電路元器件選型等。
2.曝光光刻：在芯片表面涂覆上光刻膠之后，使用曝光機將圖案顯影到光刻膠上，并去掉未暴光區域的光刻膠，形成光刻圖案。
3.刻蝕：將芯片放入刻蝕機中，利用氧氣等化學氣體進行刻蝕，去除芯片表面沒有光刻圖案的區域，形成電路圖案。
4.金屬化：將經過刻蝕后的芯片在真空鍍膜機中進行金屬化。通俗地說，就是在芯片表面鍍上一層金屬，作為電路鏈路的導線。
5.封裝測試：將芯片通過封裝的工藝外包裝好，然后進行測試。測試應該包括電路的穩定性、可靠性檢測等方面。
經過以上步驟，一個UWB芯片制造完成。
三、UWB芯片制作工藝參數
為了保證UWB芯片具有更好的性能和穩定性，不同的UWB芯片在制作過程中需要考慮的工藝參數也會不同。下面，我們來詳細了解一下 UWB芯片制作過程中需要考慮的一些關鍵參數值。
1.光刻膠厚度：光刻膠在制作過程中所使用的厚度決定了曝光機的曝光時間和光刻膠的顯影程度，從而對芯片制作的質量產生影響。
2.刻蝕深度：刻蝕深度在芯片制作過程中也占有重要的位置，淺或者深都會影響 UWB芯片的傳輸質量和穩定性。
3.金屬化導電層：鍍金后的芯片表面需要有足夠厚度的導電層，這決定了芯片導電能力的穩定性。
綜上所述，UWB芯片制作工藝參數的控制是十分關鍵的，這需要經驗豐富的工程師進行精準的設計和控制。同時，在制作過程中還需要考慮到溫度、濕度、氣壓等因素的影響，以確保制作出的芯片具有穩定的性能和可靠的質量。
四、UWB芯片制作中常見的質量問題
在UWB芯片制作過程中，可能會出現一些常見的質量問題，例如：
1.偏移：光刻圖案和電路不符，導致芯片的功能異?；蛘邿o法正常工作。
2.殘渣：刻蝕后芯片表面殘留物質，影響芯片的導電能力和穩定性。
3.導電層不均勻：導電層厚度不均勻，導致芯片導電能力不穩定。
這些質量問題會導致芯片的性能下降，甚至直接影響芯片的可靠性和壽命。為了確保UWB芯片具有更好的性能和質量，需要在制作過程中進行充分的檢查和測試，并及時解決出現的問題。
五、小結
UWB芯片是一種新型的無線通信技術，具有廣泛的應用前景。在UWB芯片的制作過程中，需要經驗豐富的工程師進行精準的設計和控制，同時要注意制作過程中出現的質量問題。通過加強制作工藝參數的控制和檢查，能夠提高UWB芯片的質量和穩定性，更好地發揮其應用價值。
